一、系統介紹

智能管道壓漿監測系統通過結合施工現場智能壓漿系統或狀態量監測設備的數據采集功能和數據管理系統平臺于一體，完成施工質量數據的采集和上傳、分析與管控。

橋梁預應力智能壓漿技術是指采用計算機技術控制整個壓漿過程，采用漿液循環方式排出管道內空氣和雜質，不需要人工開泵和手動補壓的壓漿工藝。在管道進、出漿口分別設置精密傳感器實時監測壓力，并實時反饋給系統主機進行分析判斷，測控系統根據主機指令進行壓力的調整，保證預應力管道在施工技術規范要求的漿液質量、壓力大小、穩壓時間等重要指標的約束下完成壓漿過程，確保壓漿飽滿和密實。本系統通過在智能壓漿控制主機上安裝數據采集工具，通過3G/4G移動網絡將數據產送到服務器的數據庫中，通過內置算法分析，能夠?qū)崿F(xiàn)預應力壓漿質量管理“實時跟蹤、過程控制、動態驗收、及時補救”，為管理人員提供預警分析功能管理。

圖1     智能管道壓漿監測系統 —— 平臺架構

 二、系統功能

1.數據提取

智能管道壓漿監測系統通過GIM嵌入各壓漿設備，比如：西安璐江，湖南聯智，直接提取壓漿數據結果，包括壓漿時間、結束時間、注漿量、注漿壓力、保壓時間等，形成壓漿臺賬表。

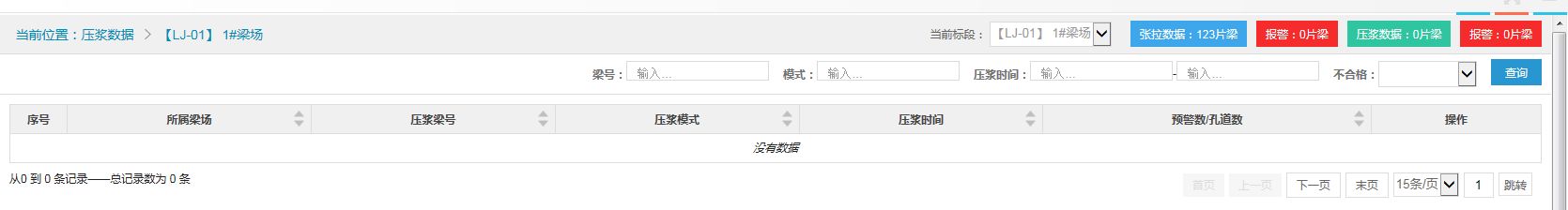

圖2      智能管道壓漿監測系統 —— 案例

2、數據備份存儲、整理

在提取數據后，實現對現場壓漿狀態實時監控，數據遠程備份存儲，數據資料整理，形成各種工程數據報表、質量分析表及相關質量曲線圖等工程圖標。

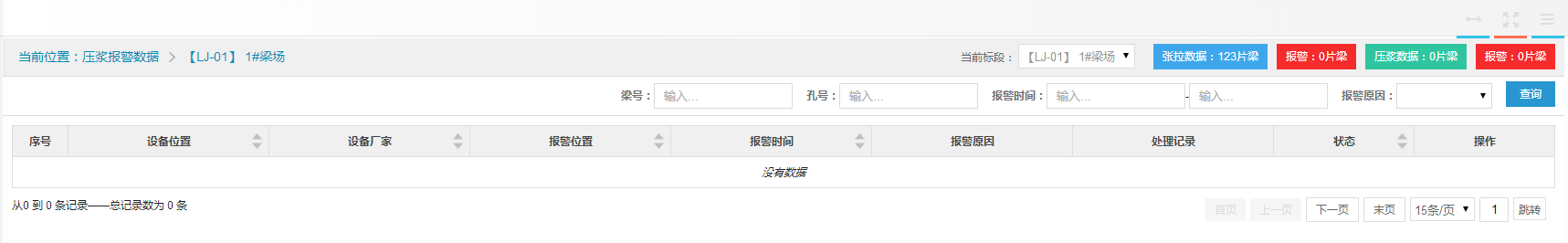

圖3      智能管道壓漿監測系統 —— 案例

3、監測預警

通過數據整理、分析，提供現場施工的違規報警、施工進度及質量預警、變形抬動超值預報警等，從而達到壓漿施工的事先預控、事中監控、事后分析的管理目標。

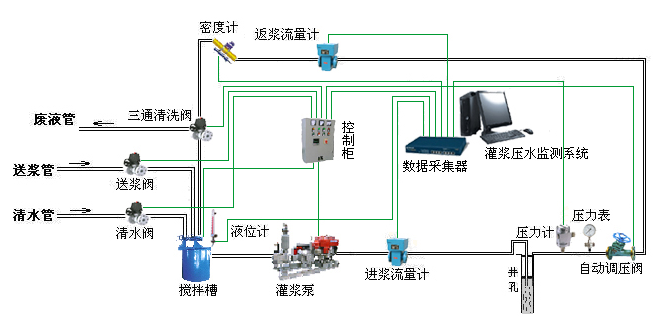

圖4      智能管道壓漿監測系統 —— 系統運行圖

三、系統特點

1、壓漿施工數據遠程動態監控，嚴格的保證壓漿數據的真實性和時效性；

        2、現場施工數據雙份存檔，杜絕數據造假違規；
        3、超限數據的報警和數據審核，形成質量控制的閉環管理；
        4、豐富的定制化報表，減少管理人員資料壓力。
